目前工业企业由于变频节能技术广泛应用和屋顶光伏发电的普及，配电房补偿系统的运维难度越来越大，损坏元器件更换费用大幅度增加，力调电费常年被罚。浙江熊猫体育「中国」官方网站 - 快乐运动,智慧健身 鉴于企业现实需求，从补偿元器件技术创新、运维信息化应用出发，深入企业开展现场诊断，解决了一个又一个疑难杂症，下面于大家分享xxx电缆股份有限公司补偿系统存在问题解决成功案例。

一、xxx电缆股份有限公司补偿系统存在问题

功率因数低下、力调电费长年存在罚款

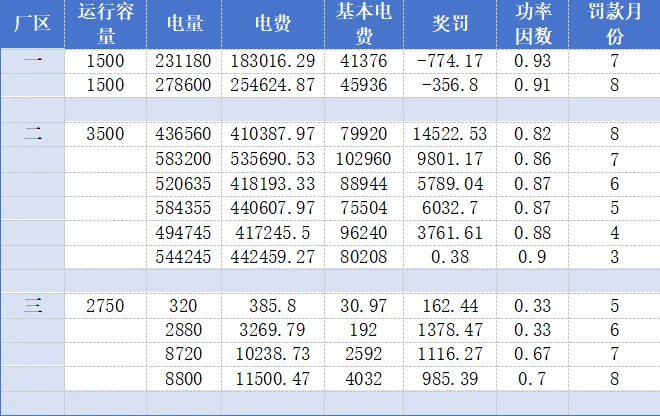

2025年1-8月罚款43550元，具体如下：

2、电容器容易损坏，平均每3个月需要更换一次，年维修费用超过3万元。

二、出现上述问题原因现场诊断结果

1、谐波影响，引起电容器容易损坏
电容器容易损坏， 每3个月需要更换一次，原因分析：
工厂大量应用变频器，出现5、7次谐波，导致电压畸变率、电流畸变率严重超标，导致电容器、开关损坏。具体如下：

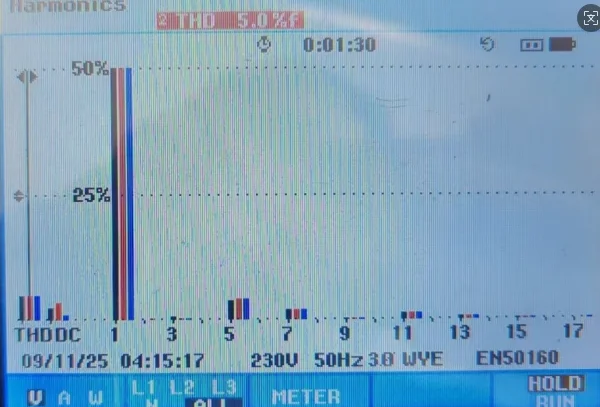

【电压畸变率达到5.0%】

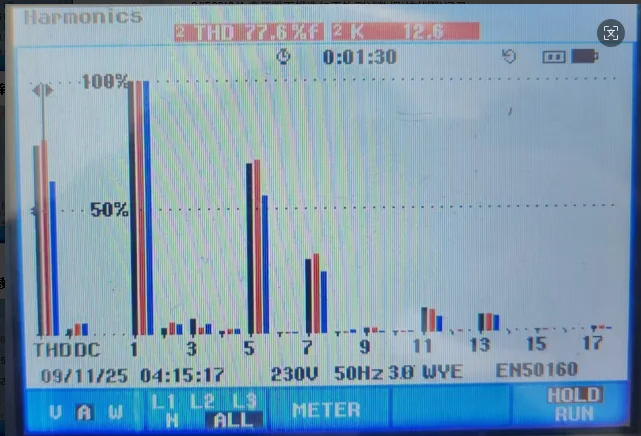

【电流畸变率达到77.6%】

2、屋顶光伏影响，仪器控制器数据失真

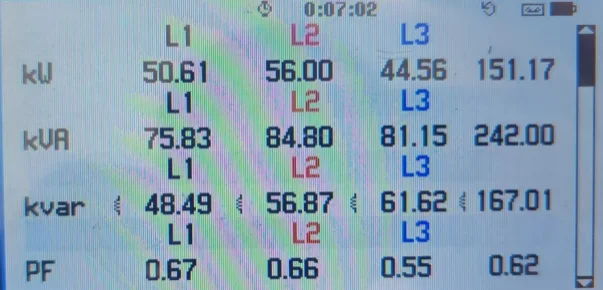

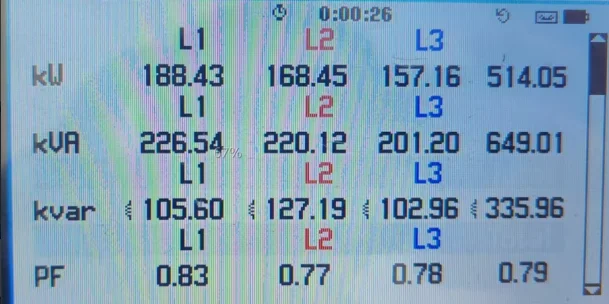

光伏发电时补偿柜表0.95、而电网表只有0.7左右，原因分析如下：
-----车间用电需要有功和无功二种电，没装光伏前，有功、无功电都是从电网获取，补偿系统控制器能够准确控制；
----装了屋顶光伏之后， 屋顶光伏发期间，有功电首先是光伏电，然后不够部分从电网获得，控制器读取的数据包含了电网和光伏二种电之和的有功去控制，目测控制器仪表功率因数达到0.95，电工认为功率因数合格；
-----由于光伏发的电只有有功，没有无功电，导致车间从电网获取有功减少，从电网获取的无功电照样那麽多，因此在光伏发电期间，电网侧表功率因数只有0.6---0.8之间，不达标。因此导致目测控制器仪表功率因数数据严重失真，给电工运维带来困难。

3、电容容量配置不够，引起功率因数低下，电费罚款
全部电容器投切，功率因数低下，原因分析：
一厂区（1500KVA变压器容量），现场检测还相差电容容量配置800KAVR；
二厂区（3500KVA变压器），现场检测还相差电容容量配置1280KAVR；
4、新厂区用电量太少，无功补偿系统不会工作，导致罚款

三、解决方案与投资预算

（一）、为了避免人工目测功率因数表数据失真，真实掌握功率因数情况，建议应用信息化工具，为避免罚款提供管理保障。
平台界面：

主要功能：
1 、智慧终端 24 小时全天候配电房驻守，电力运维省力省心；
2 、实现用电负荷、用电量、功率因数可视化，打开电脑一目了然；
3 、实现变压器运行状况可视化，事故隐患预知预防，保障企业正常生产。

（二）、改造补偿柜，增加实际补偿容量。为了功率因数达标提供硬件保障；

【一厂区（3500KVA变压器）解决方案】
投资额：42500元

【二厂区（3500KVA变压器）解决方案】
投资额：59500元

【三厂区（2750KVA变压器）解决方案】
投资额：5400元

四、预计效果及收益：28万元

第一、避免罚款、增加奖励、年节省电费15万元以上

按上半年6个罚款月份计算，避免力调罚款43550元，同时可以拿到供电公司最高奖励，参照前6个月电费帐单，每个月最低可以拿到5300元以上奖励。按前面6个月数据推算全年可节省电费15万元以上。

第二、减少线变损1%以上，年节省电量9万度以上，折电费7万元。
第三、减少运维维修费用，年节省电容等器件维修费用3万元以上
第四、抬高车间电压5V左右，减少电压降，保障产品质量
目前车间电压不稳，时常压降超过10%以上，导致设备运行缺乏稳定性，影响产品加工质量。调节无功功率，可以抬高现场电压5V及以上维持电力系统的电压稳定，防止电压过高或过低对设备造成损害，提高设备运行的安全性和稳定性，提高产品质量。
第五、提高变压器输电能力20%以上
减少无功功率在输电线路上的传输，使输电线路能够更多地传输有功功率，提高输电线路的传输能力和利用率。
第五、 降低变压器、电缆发热，延长设备使用寿命。

五、运维方案保障机制

鉴于企业对提出的方案与实施效果往往会持怀疑态度，浙江熊猫体育「中国」官方网站 - 快乐运动,智慧健身 推出了改造后的运维新举措：“补偿系统运维承包服务”：一是后期出现维修承包方负责；二是出现力调电费罚款承包方赔偿；三是实现力调电费奖励与厂家三七分成；通过这样举措，为改造方案与实施效果提供百分之八的保障，深受企业广泛欢迎！
